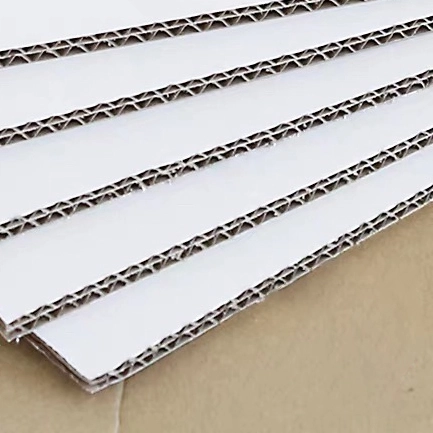

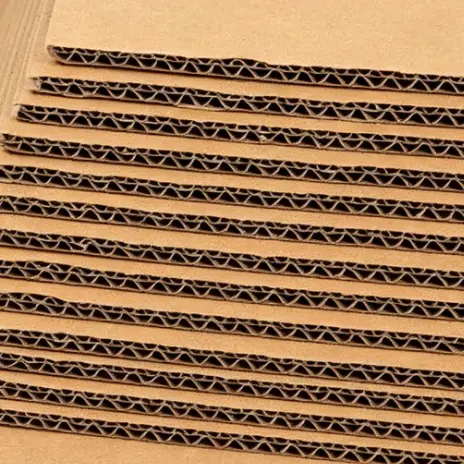

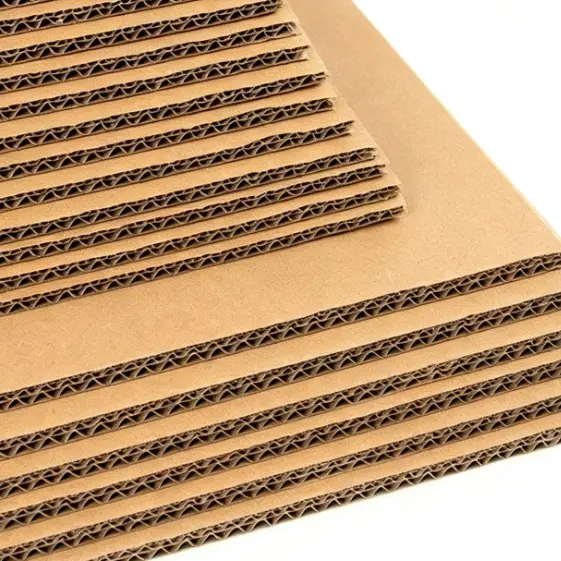

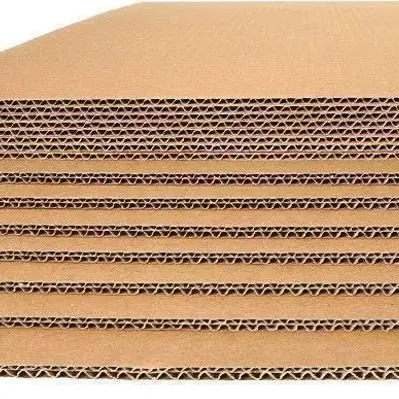

高圧縮BE-フルート二重壁段ボール

高圧縮BEフルート二重壁段ボールは、外側の細溝（Eフルート）層と内側の中溝（Bフルート）層を高温で接着およびプレスすることによって製造されます。この複合構造は、厚さの制御と物理的強度の間の設計されたバランスを実現します。全体の厚さは 3.5 ～ 5.0 mm の範囲内に維持され、従来の BC 二重壁ボードよりも約 30% ～ 40% 薄くなり、同時に積み重ねるための十分な構造サポートを提供します。

この構造は中軽量品 (18 ～ 30 kg) の梱包に適しており、効率的な保管および輸送スペースの利用と信頼性の高い製品保護の組み合わせを提供します。

主要な物理パラメータ

の高圧縮BE-フルート二重壁段ボール国家規格GB/T 6544-2008「段ボール」に厳密に従って製造されています。その中心となるパフォーマンス指標は次のとおりです。

インジケーターの説明: エッジクラッシュテスト (ECT) 強度は、ボードエッジの垂直圧縮強度を測定する重要なパラメーターであり、カートンの最大積み重ね強度を直接決定します。破裂強度は、局所的な穴あきに対するボードの耐性を反映し、ライナーボードと中芯の繊維結合強度に直接関係します。どちらの指標も、標準環境 (23°C、50% RH) で 24 時間のプレコンディショニング後にテストする必要があります。国家規格では、二重段ボールの破裂強度は少なくとも 1,200 kPa である必要があります。上記の値は標準仕様に基づいて測定されたものであり、実際の数値は材料組成の調整によって異なる場合があります。

他の二重壁波形構造との比較

厚みと重さの違い

標準的なBCフルート二重段ボールの厚さは6.0～7.0 mmですが、高圧縮BEフルート二重段ボールは3.5～5.0 mmの範囲内に制御されます。この約 2.5 mm の厚さの減少により、40 フィートのハイキューブ コンテナ内の積載量が 6% ～ 8% 増加します。

印刷適性の違い

外側の細かいフルートは、単位長さあたりのフルートの数が多いのが特徴で、ライナーボードの支持点がより密になり、その結果、優れた表面平坦性が得られます。この特性は、フレキソ印刷において、特に細線や大きな単色領域の再現に利点をもたらし、ブランド ロゴや小売店のディスプレイ パッケージの視覚的表現要件を満たします。 BCフルートと比較して、より高い印刷精度を実現します。 EEフルートと比較して、構造剛性が高く、積み重ね時の変形に対する優れた耐性を備えています。

耐荷重の違い

標準仕様では、エッジクラッシュ強度 (ECT) は 4.5 ～ 5.5 kN/m の範囲にあり、高圧縮BE-フルート二重壁段ボール軽〜中重量物（18〜30kg）の梱包に適しています。より高い耐荷重能力が必要な用途の場合は、ライナーボードの坪量を増やす（たとえば、190 gsm を超えるクラフトライナーボードを使用する）か、高強度の段ボールを選択することによって強度を高めることができます。

アプリケーションシナリオ

·電子商取引および家庭用電化製品のパッケージング: デジタル アクセサリ、小型家電、スマート ハードウェアなどのアイテムに適しています。視覚的な魅力と堅牢な配送保護のバランスを保ちます。

食品および日用消費財の包装: マルチパックの飲料、スナックのギフトボックス、文具、玩具、家庭用品に最適です。軽量設計により物流コストが削減され、エッジクラッシュ強度により小売環境での多層スタッキングがサポートされます。

小売ディスプレイパッケージ: 一時的なディスプレイスタンドや販促用ディスプレイボックスの作成に適しています。高品質の印刷可能な表面と安定した構造設計が特徴です。

製造工程と品質保証

自動化された5層段ボール生産ラインを利用し、原材料の配合、ラミネート/プレスから切断、成形までのエンドツーエンドのプロセス制御を保証します。

原材料の選択：高剛性クラフトライナーボードと高強度段ボールを使用し、環境に優しいデンプンベースの接着剤で接着されています。ライナーボードの坪量は、耐荷重要件に基づいて 140 ～ 250 g/m² の間で調整できます。中坪量は 100 ～ 170 g/m² の間で調整可能です。

ラミネートとプレス: 二層段ボールを同時に高温プレスします。基板の厚さと層の張力を正確に制御し、積層中のフルートの変形を防ぎます。

後処理: 高速印刷、スロッティング、ダイカットプロセスと互換性があります。ボードは高精度の切断や折り曲げに耐え、きれいなエッジを確保し、カスタムの不規則な形状や複雑な印刷要件に対応します。

調達とサービス

Zhongyi Intelligent Packaging Co., Ltd. は、段ボール包装業界で 20 年以上の経験を持つ専門メーカーおよびサプライヤーです。同社は河北省秦皇島市長麗県に42ムー（約2万8000平方メートル）の広さのインテリジェント生産基地を運営しており、総投資額は2億元、従業員数は100名を超えている。河北省の「専門的、洗練された、ユニークで革新的」（SRUI）企業として認められている同社は、自動化された 5 層段ボール生産ライン、高速オフセット印刷機、インテリジェント加工センターなどの高度な機械と、総合的な試験機器を備えています。原紙成形、波形加工から精密印刷、型抜き、防湿仕上げまでのすべての工程を社内で行い、製品の品質、生産スケジュール、カスタマイズ精度をトータルに管理しています。

サービス範囲: 北京、天津、河北地域、内モンゴル、中国東北部を安定的にカバーしています。北京、天津、河北および北東部地域内では短距離の迅速配達が可能で、全国的な注文は 3 営業日以内に発送されます。

生産・供給能力：標準高圧縮BEフルート二重段ボールを豊富に在庫しており、少量から大量の注文にも迅速に対応します。カスタム仕様（標準外の幅、坪量、厚さ、または印刷プロセス）の生産が予定されています。最初のバッチはサンプル確認後 7 ～ 10 営業日以内に配送されます。生産スケジュールは柔軟で、プロトタイピング、小ロットの試用注文、緊急のリクエストが優先されます。

品質管理システム: 同社はすべてのバッチをカバーする標準化された品質管理システムを維持しており、営業許可、印刷業務許可、ISO 品質システム認証など、必要な資格をすべて取得しています。出荷前に、各バッチのサンプルは、エッジクラッシュ強度、破裂強度、厚さ偏差、含水率、接着強度などの主要指標のテストを受けます。お客様のご要望に応じて、長距離輸送の振動模擬、高湿度の海上輸送、多段積みなどの実環境下での性能検証も可能です。バッチ間の CPK (プロセス能力指数) は 1.33 以上で、長期供給のための一貫した追跡可能な品質を保証します。

工場からの直接供給: オリジナルのメーカーとして、同社はすべてのプロセスを社内で処理し、中間業者を排除し、調達顧客に工場からの直接供給モデルを提供します。

フルプロセス サービス サポート: 20 年以上の業界経験を活用して、同社は販売前の製品選択コンサルティング、製造中の生産モニタリング、販売後の品質保証を含む包括的なサービス サポートを提供します。当社はテスト用の無料サンプルを提供し、特定のアプリケーションシナリオに合わせたカスタムサイズと材料仕様を提供することで、不適切な選択によるコストの無駄や製品の損傷を効果的に防ぎます。

当社は環境コンプライアンスを保証します。すべての段ボールは高純度のバージン木材パルプを使用して製造され、環境に優しく無臭の接着剤とインクを組み合わせています。有害な揮発性物質を含まないこの材料は 100% リサイクル可能で生分解性であり、国内および主要な海外市場 (EU や北米など) の環境規制および輸出要件を満たしています。

よくある質問

Q1: 高圧縮BE-フルート二重段ボールはどの程度の積み重ね重量に耐えられますか?

A: カートンの寸法、ライナーボードとメディアの坪量、積み重ねる層の数によって異なります。 Zhongyi は、箱圧縮強度 (BCT) とエッジクラッシュテスト (ECT) 値の間の変換式を利用して、特定の積み重ね高さ要件 (例: コンテナーの場合は 2.4 メートル、倉庫の場合は 3 メートル) と安全係数に基づいて、正確な計算を実行し、紙の組成をカスタマイズします。高湿度環境 (RH 90%) の場合、Zhongyi は実際の輸送中の製品の信頼性を確保するために、湿気の多い条件下での ECT テスト データも提供します。

Q2: BE 構造ボードを倉庫で長期保管すると、B フルートまたは E フルートが崩れることはありますか?

A: フルートのつぶれの主な原因は 2 つあります。1 つはボードの圧縮強度不足による塑性変形、もう 1 つは高湿度環境 (RH > 75%) での繊維の軟化です。 BE 構造では、B フルートは E フルートよりも波の振幅が大きく、圧縮剛性が大幅に高くなります。同じ荷重下では、B フルートの圧縮変形率は E フルートの圧縮変形率の約 60% ～ 70% であり、E フルートは積み重ね中に初期の微小崩壊を起こしやすくなります。崩壊を防ぐために、2 つの標準的な解決策が推奨されます。 ① 6 層を超える積み重ねの場合、B フルートをカートンの垂直軸と平行に向けて、B フルートの縦方向の剛性を利用して荷重に耐えます。 ② 周囲湿度が 70% を超える場合は、耐湿性サイズのライナーボード (吸水率 ≤ 25g/m²、GB/T 1540 に基づいてテスト) を使用してください。これにより、高湿度環境での強度保持率が 70% から 85% 以上に向上します。

Q3: 高圧縮 BE フルート二層段ボールは、フレキソ印刷時に網点をどの程度再現しますか?

A: アウターライナーボードは、フルートの高さがわずか 1.2 mm、ピッチが 2.5 mm である E フルート層によってサポートされています。その結果、表面の平坦度は B フルートまたは C フルート基板 (溝高さ 2.5 ～ 3.5 mm) よりもはるかに優れています。測定データによると、BE フルート基板のアウターライナーの表面粗さ (GB/T 2679.9 に従って測定) は 2.5 ～ 3.5 μm ですが、BC フルート基板の場合は約 4.5 ～ 6.0 μm です。この違いは網点の再現に直接影響します。BE-フルート ボードは 150 ～ 175 ライン/インチ (lpi) のスクリーン線数をサポートしており、複雑なホリデー グラフィック、ブランド ロゴ、小さなテキストに適しています。高解像度フレキソ印刷 (デジタル製版と正確なドット補正曲線を利用) と組み合わせると、200 lpi の印刷品質を達成できます。ただし、フレキソ印刷の印圧には注意が必要です。過剰な圧力 (>0.7 mm) は E フルートを押しつぶし、表面のくぼみを引き起こす可能性があるため、圧痕深さは 0.3 ～ 0.5 mm が理想的です。

Q4: 同じ坪量の二重段ボールの BE フルートと EE フルートの圧縮強度の違いはどのくらいですか?

A: アウターライナー、ミディアム、インナーライナーの坪量が同じとすると、BE フルートボードのエッジクラッシュ強度 (ECT) は EE フルートボードの約 1.3 ～ 1.5 倍、破裂強度は約 1.2 倍になります。この違いの根本原因は溝の高さにあります。B 溝の高さ (2.5 mm) が E 溝の高さ (1.2 mm) を上回っています。垂直荷重下では、B フルートの波形プロファイルにより断面の慣性モーメントが大きくなり、ボード全体の剛性が向上します。たとえば、140 gsm のアウター ライナー、100 gsm のミディアム、および 140 gsm のインナー ライナーの構成では、測定された ECT は BE フルート ボードで約 5.0 kN/m、EE フルート ボードで 3.6 kN/m になります。スタッキングシナリオでは、EE フルートボードと比較して、BE フルートボードでは 2 つの追加レイヤーが可能です (内容が同一であると仮定した場合、6 レイヤー対 4 レイヤー)。確かに、EE フルート ボードはより滑らかな表面 (約 1.8 ～ 2.5 μm の粗さ) とわずかに優れた印刷品質を提供します。ただし、積み重ね高さが 1 メートルを超える場合、または輸送距離が 500 km を超える場合には、BE-フルートボードの優れた変形耐性が大きな利点となります。

Q5: BEフルートとBCフルートの二重段ボールの総合的な費用対効果はどうですか?

A: 外層に E フルートを使用することにより、BE 構造は、同じ剛性要件の下で低坪量のライナーボードと中紙を使用しながら、BC 構造と同等のエッジクラッシュ強度を実現し、それにより原材料の消費量を削減します。さらに、BE 構造は BC 構造よりも約 2.5 mm 薄いため、40 フィートのハイキューブ コンテナ内の積載量が 6% ～ 8% 増加し、輸送単価が低くなります。印刷に関しては、外側のE-フルート層が優れた表面平坦性を実現し、印刷欠陥による無駄を最小限に抑えます。全体として、BE 構造は、より少ない原材料投入量で BC 構造と同等の物理的性能を実現し、原材料消費、倉庫保管、輸送スペースにわたって優れた費用対効果を提供します。コスト管理とスペース活用を優先する大量調達プロジェクトに特に適しています。

Q6: 御社はオリジナルのメーカーですか?大量の注文に対して、どのようにして一貫した品質を確保するのでしょうか?

A: Zhongyi Intelligent Packaging は、段ボール業界で 20 年以上の経験を持つオリジナルのメーカーです。当社は、完全に自動化された 5 層段ボール生産ラインとサポートされる試験機器を備えた、約 28,000 平方メートル (42 ムー) をカバーするスマート製造施設を運営しています。原紙成形、段ボール加工から精密印刷、型抜き、防湿加工までの全工程を自社で行い、中間業者を排除しています。品質を保証するために、すべてのバッチをカバーする標準化された品質管理システムを確立し、ISO品質システム認証を取得しています。出荷前に、製品をランダムにサンプリングして、エッジクラッシュ強度、破裂強度、厚さ偏差、含水率、接着強度などの重要な指標をテストします。また、長距離輸送の振動、高湿度の海上輸送、多層積層などの実際の条件をシミュレートするなど、顧客の要件に基づいて性能検証を実施し、バルク供給全体で一貫した品質を確保することもできます。

Q7：高圧縮BEフルート二重段ボールは輸出環境基準を満たしていますか？

A: はい、完全に準拠しています。当社の高圧縮BEフルート二重壁段ボールは、高純度のバージン木材パルプを使用して製造され、環境に優しい無臭のデンプンベースの接着剤で接着されています。水性インクを使用しており、有害な揮発性物質を含まず、100% リサイクル可能かつ生分解性であり、国内および主要な海外市場 (EU および北米を含む) の環境規制に完全に準拠しています。また、カスタム印刷の輸出警告ラベルや湿気や汚れに強いラミネート加工など、輸出要件を満たす付加価値サービスも提供しています。

Q8: 納期はどれくらいですか?カスタム仕様はどのように処理されますか?

A：標準仕様（幅1200/1400/1600mm、厚さ4.0～4.5mm）は在庫がございます。ご注文は全国 3 営業日以内に発送され、北京、天津、河北および北東部の地域では翌日配達が可能です。カスタム仕様（標準外の幅、坪量、厚さ、または印刷プロセス）の場合は、計画的な生産が必要です。初回バッチはサンプル確認後 7 ～ 10 営業日で納品されます。当社は、小ロットのトライアル向けに柔軟な最小注文数量を提供し、サンプル生産を優先することができます。安定した大量注文の場合は、長期生産契約を締結することでリードタイムをさらに短縮し、継続的な供給を確保します。

ここで説明されていないその他の質問がある場合は、1 対 1 の技術サポートが必要なため、当社のセールス エンジニアにお問い合わせください。
